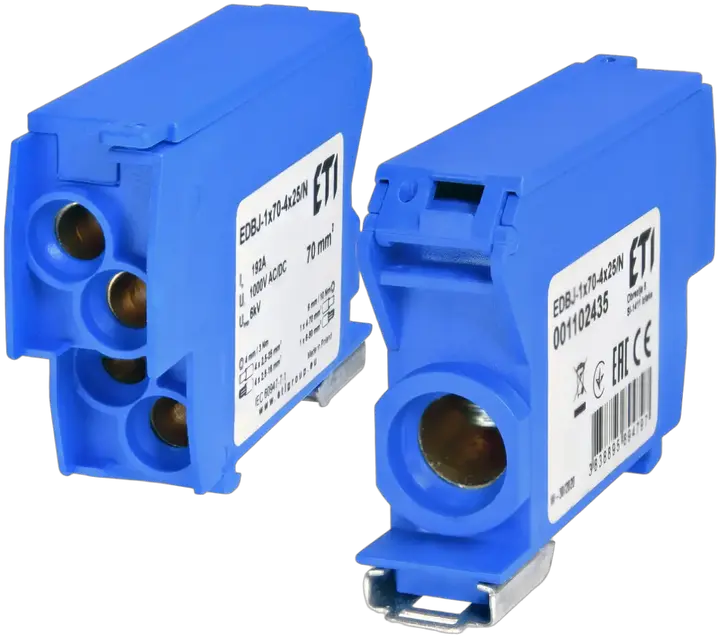

EDBJ-1x70-4x25/N Elosztó blokk

ETI kód:: 001102435
Funkció:: Razdelilni blok
Szerelési mód:: TH 35
Névleges áram:: 192 A
Névleges feszültség AC (V):: 415 V
Névleges feszültség DC:: 415 V
Névleges szigetelési feszültség (V):: 1 000 V
Zárlati megszakítóképesség (kA):: 10 kA
Magasság (mm):: 79,5 mm
Szélesség (mm):: 17,8 mm
Mélység (mm):: 50 mm
Névleges keresztemtszet:: 2.5-70 mm²
Test anyaga:: PC/ABS
Csatlakozó anyaga:: MO-58
Működési hőmérséklet (°C):: -30-80 °C

Termék

EAN code for a single product: 3838895894797
Tömeg: 0,117 kg
Net width: 17,8 mm
Net height: 81 mm
Net depth: 50,35 mm
Stock unit of measure: pcs

Alapcsomagolás

Basic packaging quantity: 10 pcs
EAN code for a basic packaging: 3838400166241
Basic packaging weight: 1,16 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 182 mm
Basic Packaging Dimensions Depth: 52 mm
Basic packaging volume: 0,786 dm³

Szállítási csomagolás

Transport packaging quantity: 240 pcs
EAN code for a transport packaging: 3838895894780
Transport packaging weight: 28,08 kg
Transport Packaging Dimensions Height: 280 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 340 mm
Transport packaging volume: 19,992 dm³
Pallet quantity: 5 040 pcs
Customs tariff: 85369010

Width: 17,8 mm
Material insulation body: Thermoplastic
Rated current In: 192 A
Mounting method: Other
Number of poles: 1
Number of clamp positions per pole: 5
Depth: 50 mm
Rated voltage: 415 V
Colour: Blue
Height: 79,5 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 4 mm²
Operating temperature(Min): -30 °C
Connectable conductor cross section solid-core(Max): 70 mm²
Operating temperature(Max): 80 °C

ETIM osztályozás – 9.0 verzió
